Metrikus osztású szíjtárcsákhoz DIN 7721 szerint
Evolvens profiloldalú lefejtőmarók - egyenes profilú szíjtárcsákhoz fogszámcsoportok szerint
- kivitel: teljes profilt megmunkáló (a lefejtőmaró fogtöve megmunkálja a szíjtárcsa külső átmérőjét is)
- köszörült profil, pontosság "A" DIN 3968 szerint
- egybekezdésű, jobbos, hosszirányú reteszhorony DIN 138 szerint
- anyagminőség: HSS-E (EMo5Co5).

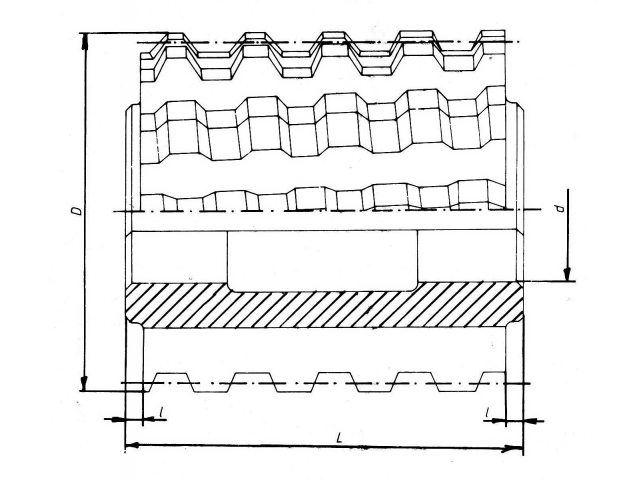

| Fogazott szíjtárcsa | Szerszámjellemzők | ||||||
|---|---|---|---|---|---|---|---|
| Típus | Fogoszt. | Fogszám csoport | D | d | L | l | z |
| mm | z | mm | |||||
| T2,5 SE | 2,5 | 12 - 20 | 50 | 22 | 31 | 3 | 14 |
| T2,5 N | 21 - 45 | ||||||
| T2,5 N | 46 - 80 | ||||||
| T5 SE | 5 | 10 - 14 | 56 | 22 | 38 | 4 | 14 |
| T5 SE | 15 – 20 | ||||||
| T5 N | 21 – 50 | ||||||
| T5 N | 51 - 114 | ||||||
| T10 SE | 10 | 12 – 15 | 70 | 27 | 56 | 4 | 14 |
| T10 SE | 16 – 20 | ||||||
| T10 N | 21 – 45 | ||||||
| T10 N | 46 - 114 | ||||||
