Für Zapfwellen nach DIN 9611
| Zapfenwellen | Fräser | ||||
|---|---|---|---|---|---|
| D | d | L | l | z | |
| mm | |||||

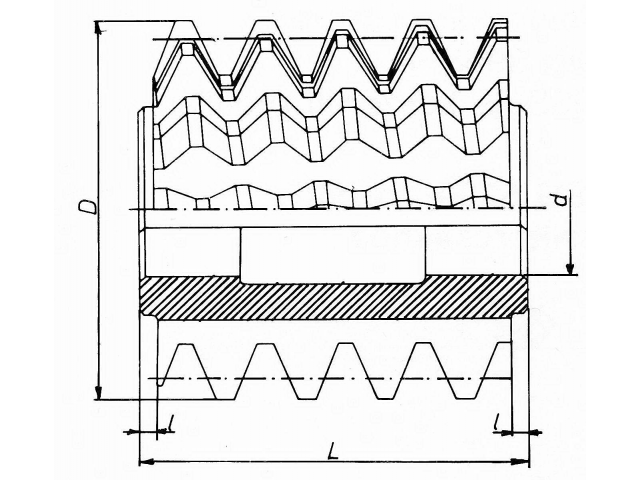

| DIN 9611 FORM 1 (ISO 500) für gerade Keilflanke | |||||
| 28,91+/-0,05 x 34,79+/-0,06x x 8,69 -0,09/-0,16 x 6 mit Höcker und Kantenbrech |
70 | 27 | 56 | 3 | 12 |

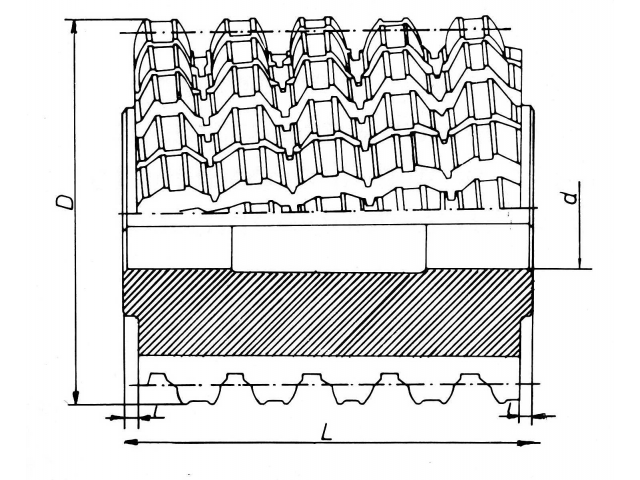

| DIN 9611 FORM 2 DP 16 für Evolventenflanken | |||||
| α =30°, do= 34,67, z=21, mit Kantenbrecher |
56 | 32 | 38 | 22 | 14 |
| DIN 9611 FORM 3 DP 12 für Evolventenflanken | |||||
| α = 30°, do= 44,33, z = 20, mit Kantenbrecher |
63 | 40 | 46 | 27 | 14 |
- für Fertigbearbeitung
- hinterschliffen
- Güteklasse "A" nach DIN 3968
- eingängig, rechtssteigend
- Längsnut nach DIN 138
- HSS-E (EMo5Co5)
