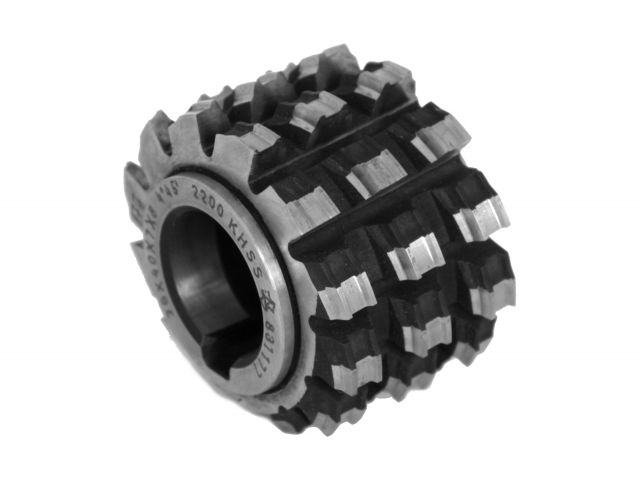

Evolvens profiloldalú bordástengelyekhez DIN 5482 szerint

  • kapcsolószög α = 30°
  • köszörült profil, pontosság "A" DIN 3968 szerint
  • egy bekezdés, jobbos, hosszirányú reteszhorony DIN 138 szerint
  • anyagminőség: HSS-E (EMo5Co5)
ModulA bordástengely
névleges méretei
Szerszámjellemzők
-tól-igDdLlz
mmmm
1,6 15 x 12 25 x 22 56 22 38 4 12
1,75 28 x 25 35 x 31 56 22 38 4 12
1,9 38 x 34 42 x 38 63 27 46 4 12
2 45 x 41 60 x 55 63 27 46 4 12
2,1 62 x 57 80 x 74 63 27 46 4 12
2,25 82 x 76 100 x 94 70 27 56 4 12
