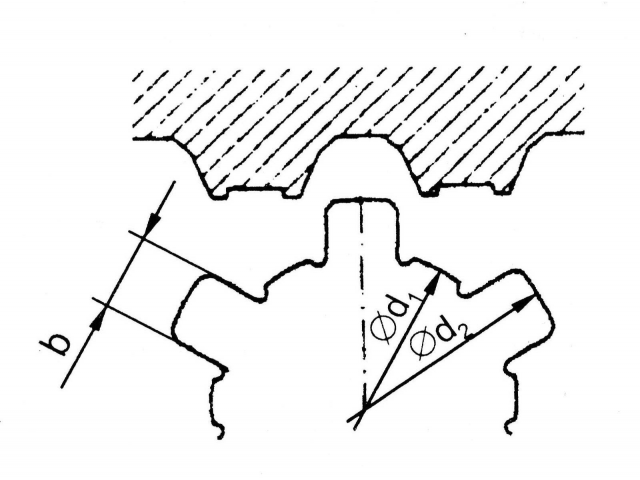

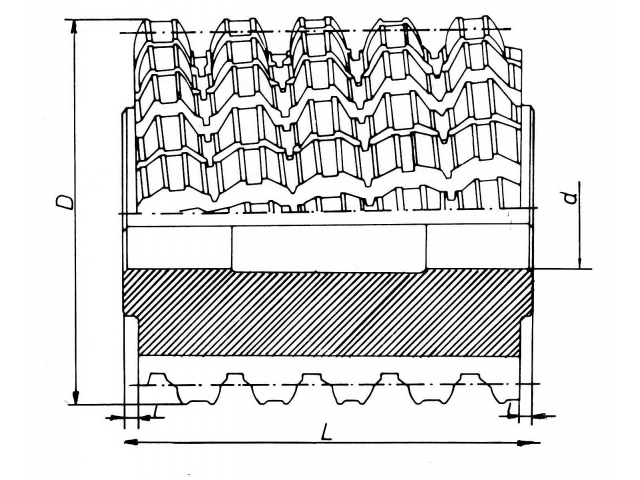

Készremunkált bordástengely névleges méretei | Szerszámjellemzők | ||||||
---|---|---|---|---|---|---|---|
belső ø f7 | külső ø a11 | borda szél. H9 | bordák száma | D | d | L | l |
mm | |||||||
DIN ISO14 KÖNNYŰ SOR (régi: DIN 5462) SZERINTI BORDÁSTENGELYEKHEZ | |||||||
23 | 26 | 6 | 6 | 56 | 22 | 36 | 3 |
26 | 30 | 6 | 6 | 63 | 27 | 40 | 3 |
28 | 32 | 7 | 6 | 63 | 27 | 40 | 3 |
32 | 36 | 6 | 8 | 63 | 27 | 45 | 3 |
36 | 40 | 7 | 8 | 63 | 27 | 45 | 3 |
42 | 46 | 8 | 8 | 63 | 27 | 45 | 3 |
46 | 50 | 9 | 8 | 70 | 27 | 50 | 3 |
52 | 58 | 10 | 8 | 70 | 27 | 56 | 3 |
56 | 62 | 10 | 8 | 70 | 27 | 56 | 3 |
62 | 68 | 12 | 8 | 70 | 27 | 56 | 3 |
72 | 78 | 12 | 10 | 70 | 27 | 63 | 3 |
82 | 88 | 12 | 10 | 80 | 32 | 63 | 3 |
92 | 98 | 14 | 10 | 90 | 32 | 71 | 3 |
102 | 108 | 16 | 10 | 100 | 32 | 71 | 3 |
112 | 120 | 18 | 10 | 100 | 32 | 80 | 4 |
Készremunkált bordástengely névleges méretei | Szerszámjellemzők | ||||||
---|---|---|---|---|---|---|---|
belső ø f7 | külső ø a11 | borda szél. H9 | bordák száma | D | d | L | l |
mm | |||||||
DIN ISO14 KÖZEPES SOR (régi:DIN 5463) SZERINTI BORDÁSTENGELYEKHEZ | |||||||
11 | 14 | 3 | 6 | 56 | 22 | 32 | 3 |
13 | 16 | 3,5 | 6 | 56 | 22 | 32 | 3 |
16 | 20 | 4 | 6 | 56 | 22 | 36 | 3 |
18 | 22 | 5 | 6 | 63 | 27 | 40 | 3 |
21 | 25 | 5 | 6 | 63 | 27 | 40 | 3 |
23 | 28 | 6 | 6 | 63 | 27 | 45 | 3 |
26 | 32 | 6 | 6 | 63 | 27 | 45 | 3 |
28 | 34 | 7 | 6 | 63 | 27 | 50 | 3 |
32 | 38 | 6 | 8 | 63 | 27 | 50 | 3 |
36 | 42 | 7 | 8 | 63 | 27 | 50 | 3 |
42 | 48 | 8 | 8 | 70 | 27 | 56 | 3 |
46 | 54 | 9 | 8 | 70 | 27 | 56 | 3 |
52 | 60 | 10 | 8 | 70 | 27 | 63 | 3 |
56 | 65 | 10 | 8 | 80 | 32 | 63 | 3 |
62 | 72 | 12 | 8 | 80 | 32 | 71 | 3 |
72 | 82 | 12 | 10 | 90 | 32 | 71 | 3 |
82 | 92 | 12 | 10 | 90 | 32 | 80 | 4 |
92 | 102 | 14 | 10 | 100 | 32 | 80 | 4 |
102 | 112 | 16 | 10 | 112 | 40 | 80 | 4 |
112 | 125 | 18 | 10 | 112 | 40 | 90 | 4 |
Készremunkált bordástengely névleges méretei | Szerszámjellemzők | ||||||
---|---|---|---|---|---|---|---|
belső ø f7 | külső ø a11 | borda szél. H9 | bordák száma | D | d | L | l |
mm | |||||||
DIN 5464 SZERINTI BORDÁSTENGELYEKHEZ | |||||||
16 | 20 | 2,5 | 10 | 56 | 22 | 36 | 3 |
18 | 23 | 3 | 10 | 63 | 27 | 40 | 3 |
21 | 26 | 3 | 10 | 63 | 27 | 40 | 3 |
23 | 29 | 4 | 10 | 63 | 27 | 45 | 3 |
26 | 32 | 4 | 10 | 63 | 27 | 45 | 3 |
28 | 35 | 4 | 10 | 70 | 27 | 50 | 3 |
32 | 40 | 5 | 10 | 70 | 27 | 50 | 3 |
36 | 45 | 5 | 10 | 80 | 32 | 56 | 3 |
42 | 52 | 6 | 10 | 80 | 32 | 56 | 3 |
46 | 56 | 7 | 10 | 80 | 32 | 63 | 3 |
52 | 60 | 5 | 16 | 80 | 32 | 63 | 3 |
56 | 65 | 5 | 16 | 80 | 32 | 63 | 3 |
62 | 72 | 6 | 16 | 100 | 32 | 71 | 3 |
72 | 82 | 7 | 16 | 100 | 32 | 71 | 3 |
82 | 92 | 6 | 20 | 100 | 32 | 80 | 4 |
92 | 102 | 7 | 20 | 100 | 32 | 80 | 4 |
102 | 112 | 8 | 20 | 112 | 40 | 90 | 4 |
112 | 125 | 9 | 20 | 112 | 40 | 90 | 4 |
Készremunkált bordástengely névleges méretei | Szerszámjellemzők | ||||||
---|---|---|---|---|---|---|---|
belső ø f7 | külső ø a11 | borda szél. H9 | bordák száma | D | d | L | l |
mm | |||||||
DIN 5471 SZERINTI BORDÁSTENGELYEKHEZ | |||||||
11 | 15 | 3 | 4 | 63 | 27 | 40 | 3 |
13 | 17 | 4 | 4 | 63 | 27 | 40 | 3 |
16 | 20 | 6 | 4 | 63 | 27 | 45 | 3 |
18 | 22 | 6 | 4 | 63 | 27 | 45 | 3 |
21 | 25 | 8 | 4 | 70 | 27 | 56 | 3 |
24 | 28 | 8 | 4 | 70 | 27 | 56 | 3 |
28 | 32 | 10 | 4 | 70 | 27 | 56 | 3 |
32 | 38 | 10 | 4 | 90 | 32 | 63 | 3 |
36 | 42 | 12 | 4 | 90 | 32 | 63 | 3 |
42 | 48 | 12 | 4 | 100 | 32 | 71 | 3 |
46 | 52 | 14 | 4 | 100 | 32 | 71 | 3 |
52 | 60 | 14 | 4 | 125 | 40 | 80 | 4 |
58 | 65 | 16 | 4 | 125 | 40 | 80 | 4 |
62 | 70 | 16 | 4 | 125 | 40 | 80 | 4 |
68 | 78 | 16 | 4 | 140 | 40 | 90 | 4 |
Készremunkált bordástengely névleges méretei | Szerszámjellemzők | ||||||
---|---|---|---|---|---|---|---|
belső ø f7 | külső ø a11 | borda szél. H9 | bordák száma | D | d | L | l |
mm | |||||||
DIN 5472 SZERINTI BORDÁSTENGELYEKHEZ | |||||||
21 | 25 | 5 | 6 | 63 | 27 | 40 | 3 |
23 | 28 | 6 | 6 | 63 | 27 | 45 | 3 |
26 | 32 | 6 | 6 | 63 | 27 | 45 | 3 |
28 | 34 | 7 | 6 | 63 | 27 | 50 | 3 |
32 | 38 | 8 | 6 | 70 | 27 | 56 | 3 |
36 | 42 | 8 | 6 | 70 | 27 | 56 | 3 |
42 | 48 | 10 | 6 | 90 | 32 | 63 | 3 |
46 | 52 | 12 | 6 | 90 | 32 | 63 | 3 |
52 | 60 | 14 | 6 | 100 | 32 | 71 | 3 |
58 | 65 | 14 | 6 | 100 | 32 | 71 | 3 |
62 | 70 | 16 | 6 | 100 | 32 | 71 | 3 |
68 | 78 | 16 | 6 | 112 | 40 | 80 | 4 |
72 | 82 | 16 | 6 | 112 | 40 | 80 | 4 |
78 | 90 | 16 | 6 | 140 | 40 | 90 | 4 |
82 | 95 | 16 | 6 | 140 | 40 | 90 | 4 |
88 | 100 | 16 | 6 | 140 | 40 | 90 | 4 |
92 | 105 | 20 | 6 | 140 | 40 | 100 | 4 |
98 | 110 | 20 | 6 | 160 | 40 | 100 | 4 |
105 | 120 | 20 | 6 | 160 | 50 | 110 | 4 |
115 | 130 | 20 | 6 | 160 | 50 | 110 | 4 |
130 | 145 | 20 | 6 | 160 | 50 | 110 | 4 |

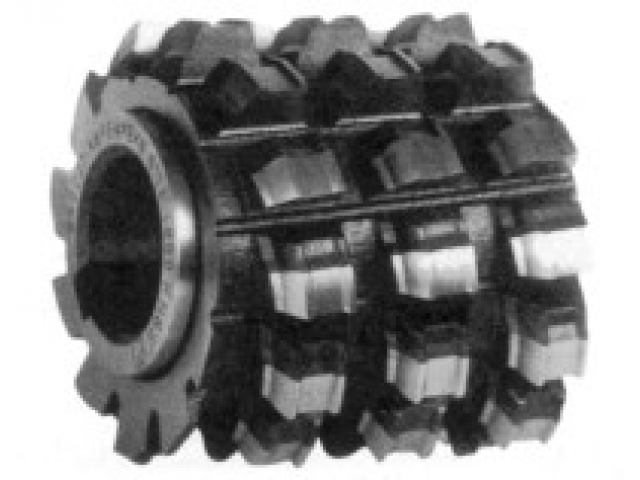

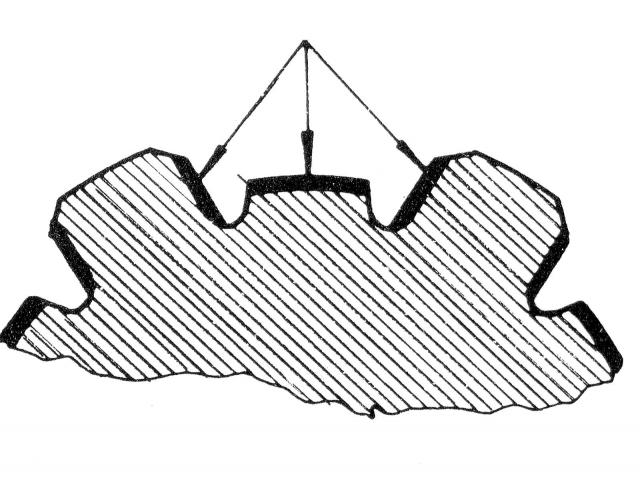

Rendelhetők elősimító kivitelben is: a maró a belső átmérőn és a bordaoldalakon 0,15 mm vonalmenti ráhagyással dolgozik.
