1 Modul alatt ISO 2490
- egyenes és ferdefogú homlokkerekekhez,
- kapcsolószög α = 20°
- simító (készremunkáló) kivitel, II. alapprofil DIN 3972 szerint
- köszörült profil, pontosság "A" DIN 3968 szerint
- egy bekezdés, jobbos, hosszirányú reteszhorony DIN 138 szerint
- anyagminőség: HSS-E (EMo5Co5)

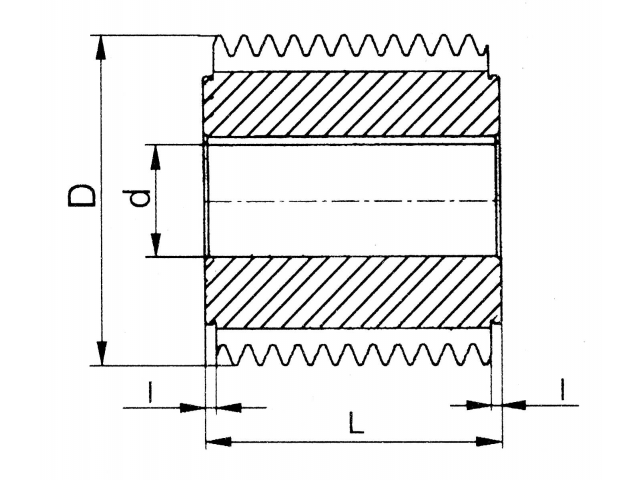

| Modul | D | d | L | l | z |
|---|---|---|---|---|---|
| mm | |||||
| 0,3 | 32 | 13 | 16 | 3 | 12 |
| 0,4 | |||||
| 0,5 | |||||
| 0,6 | |||||
| 0,7 | |||||
| 0,8 | |||||
| 0,9 | |||||
Rendelhető DIN 58412 szt. N2 simító (készremunkáló) alapprofillal is, pontosság "7" DIN 58413 szt.
