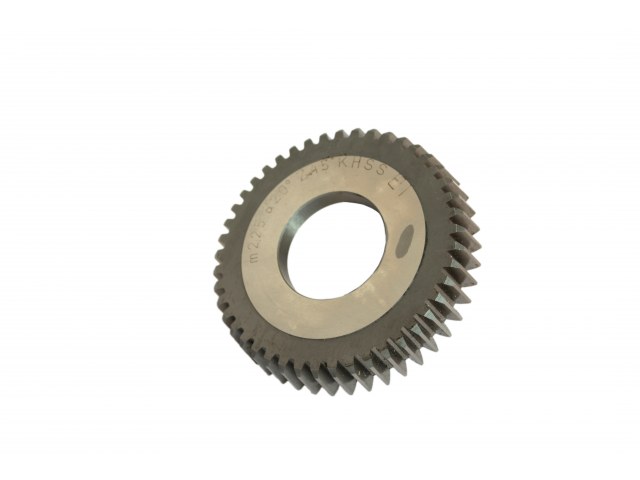

Tárcsaalakú metszőkerekek fogaskerekekhez DIN 1825

Névleges osztókörátmérő: ø75, furat ø31,745

kapcsolószög α = 20°
simító (készremunkáló) kivitel, II. alapprofil DIN 3972 szerint
köszörült profil, pontosság "A" MSZ 17163 szerint
anyagminőség: HSS-E (EMo5Co5)

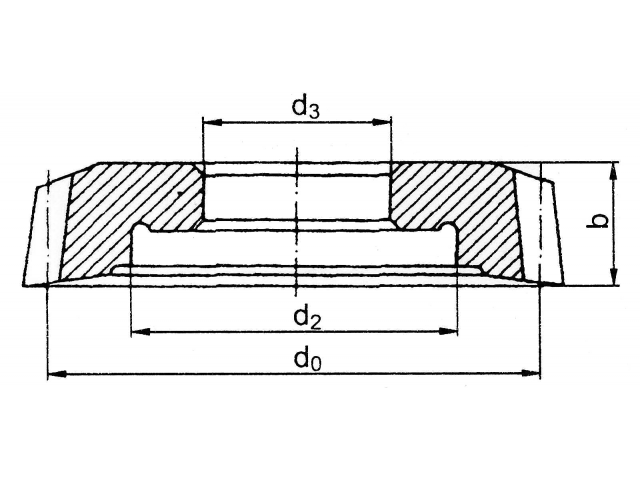

Modul	Szerszám fogszám	Névl. átm.	Szerszámjellemzők
m	z_o	d_o	b min.	d₂	d₃
mm	z_o	d_o	b min.
mm
1	76	76	16	50	31,745
1,25	61	76,25	16	50
1,5	51	76,5	18	50
1,75	43	75,25	18	50
2	38	76	20	50
2,5	30	75	20	45
3	25	75	22	45

Névleges osztókörátmérő: ø100, furat ø44,45

kapcsolószög α = 20°
simító (készremunkáló) kivitel, II. alapprofil DIN 3972 szerint
köszörült profil, pontosság "A" MSZ 17163 szerint
anyagminőség: HSS-E (EMo5Co5)

Modul	Szerszám fogszám	Névl. átm.	Szerszámjellemzők
m	z_o	d_o	b min.	d₂	d₃
mm	z_o	d_o	b min.
mm
2	50	100	20	70	44,45
2,5	40	100	20	70
3	33	99	24	65
3,5	29	101,5	24	65
4	25	100	24	60
5	20	100	24	60
