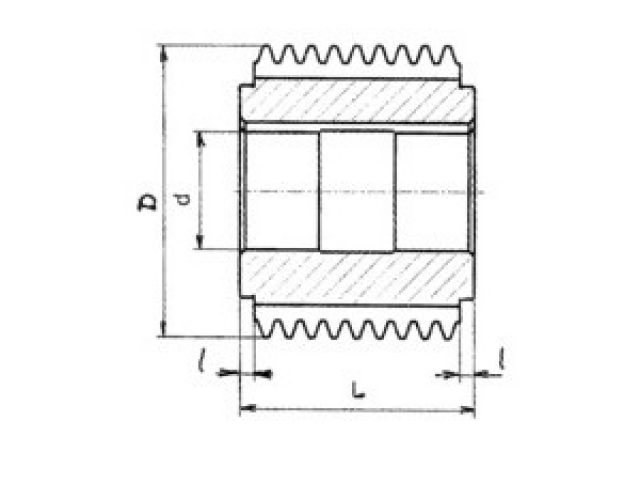

Fogasléc tömbmarók

  • több párhuzamos élsorral, modul szerinti fogaslécekhez, kapcsolószög α = 20°
  • hátraköszörült, készremunkáló alapprofil I. vagy II. DIN 3972 szerint
  • 5° jobb spirálhorony, hosszirányú reteszhorony DIN 138 szerint
  • anyagminőség: HSS-E (EMo5Co5)
ModulSzerszámjellemzők
KülsőFuratHosszÉlsorFogszám
z
DdLn
mm
1,0 100 32 100 30 18
1,5 100 32 100 20 18
2,0 125 40 125 18 18
2,5 125 40 125 15 16
3,0 125 40 125 13 16

Fogasléc tömbmarók

Rendelhetők a táblázattól eltérő élsorszámmal is.
