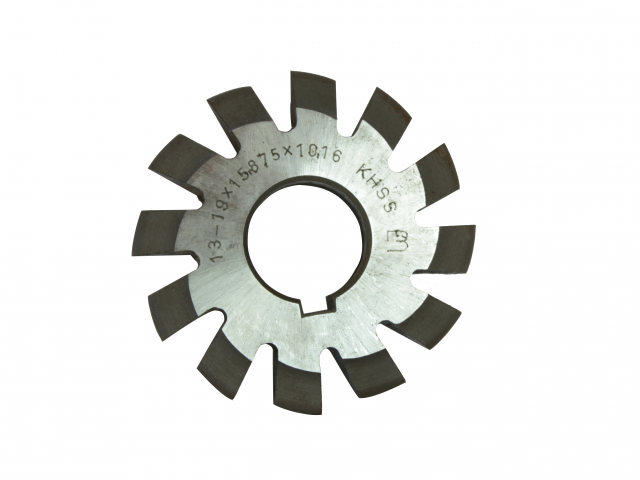

Lánckerék alakmarók

  • 3 darabos készletben a lánckerék fogszáma szerint vagy egyenként is
  • alapprofil DIN 8198. szerint, hátraesztergált kivitel, hosszirányú reteszhorony
  • anyagminőség: HSS (EMo5) vagy HSS-E (EMo5Co5)

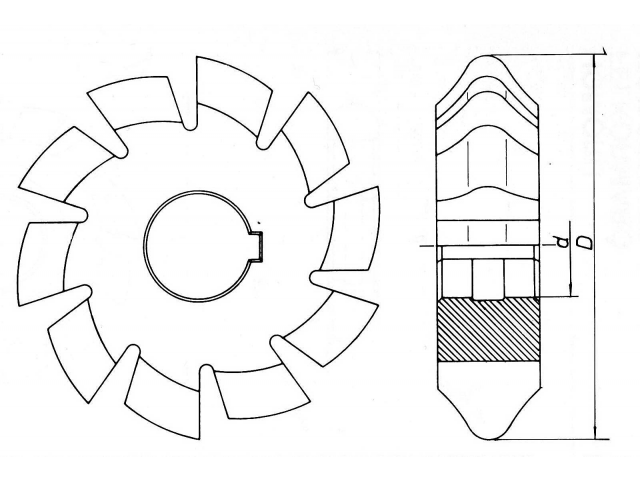

osztásosztásgörgő øDdzMegrendelési adatok
inchmm
  5 3,2 63 22 14 Mind készletben, mind egyenként rendelhetők. Egyenkénti rendeléskor kérjük az osztás és görgő ø mellett a fogazandó kerék fogszámától függő maró sorszámot is megadni az alábbiak szerint
15 / 64” 6 4 63 22 14
5 / 16” 8 5 63 22 14
3 / 8” 9,525 6,35 70 22 14
1 / 2” 12,7 7,75 70 22 14
1 / 2” 12,7 8,51 70 22 14
5 / 8” 15,875 10,16 90 22 14
3 / 4” 19,05 11,91 és 12,07 * 90 22 14
1” 25,4 15,88 100 27 14
1 ¼” 31,75 19,05 110 32 12
1 ½” 38,1 22,23 125 32 12 Maró sorszám/fogszám
1 ½” 38,1 25,4 125 32 12
1. 9 - 12
2. 13 - 19
3. 20 - 150
1 ¾” 44,45 25,4 140 40 12
1 ¾” 44,45 27,94 140 40 12
2” 50,8 28,58 140 40 10
2” 50,8 29,21 140 40 10
2 ½” 63,5 39,97 és 39,68 * 170 50 10
3” 76,2 47,63 190 50 10
3” 76,2 48,26 190 50 10

Lánckerék alakmarók

Lánckerék alakmarók



* Mindkét méret a nagyobb görgőátmérőhöz tartozó profillal készül.
